浪涌保護器（SPD），是一種為各種設備、通訊線路提供安全防護的電子器件。當雷電產生時可能會對用電設備和電纜造成極大的傷害，嚴重的時候會造成火災事故，所以浪涌保護器的安裝是防雷工程重要的環節，那么，怎么安裝浪涌保護器才能做到有效防護呢。

浪涌保護器怎么安裝？在GB 50343中6.5標準說明：

一、電源線路浪涌保護器的安裝應符合下列規定：

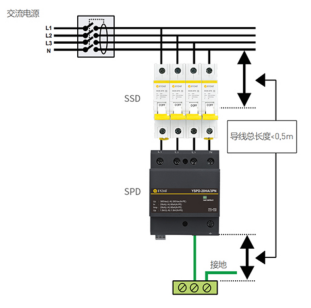

1、電源線路的各級浪涌保護器應分別安裝在線路進入建筑物的入口、防雷區的界面和靠近被保護設備處，各級浪涌保護器連接導線應短直，其長度不應超過0.5m，并固定牢靠。浪涌保護器各接線端應在本級開關、熔斷器的下樁頭分別與配電箱內線路的同名端相線連接，浪涌保護器的接地端應以最短距離與所處防雷區的等電位接地端子板連接。配電箱的保護接地線（PE）應與等電位接地端子板直接連接。連接示意圖如圖1 -1所示。

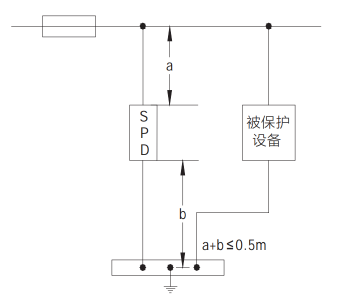

圖 1 -1電涌保護器連接導線示意圖

2、帶有接線端子的電源線路浪涌保護器應采用壓接；帶有接線柱的浪涌保護器宜采用接線端子與接線柱連接。

3、浪涌保護器的連接導線最小截面積宜符合表1的規定。

表1  浪涌保護器連接導線最小截面積

SPD級數     SPD的類型                                 導線截面積（mm2）

                                                      SPD連接相線銅導線 SPD接地端連接銅導線

第一級    開關型或限壓型                          6                                     10

第二級    限壓型                                          4                                          6

第三級    限壓型                                           2.5                                      4

第四級    限壓型                                          2.5                                      4

注：組合型SPD參照相應級數的截面積選擇。

二、浪涌保護器怎么安裝？天饋線路浪涌保護器的安裝應符合下列規定：

1、天饋線路浪涌保護器應安裝在天饋線與被保護設備之間，宜安裝在機房內設備附近或機架上，也可以直接安裝在設備視頻端口上；

2、天饋線路浪涌保護器的接地端應采用截面積不小于6mm2的銅芯導線就近連接到LPZ0A或 LPZ0B與 LPZ1交界處的等電位接地端子板上，接地線應短直。

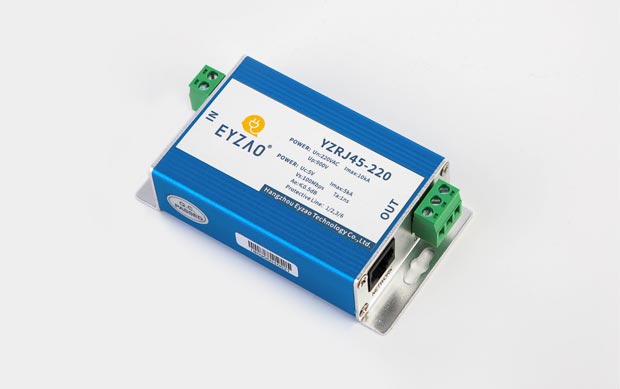

三、信號線路浪涌保護器的安裝應符合下列規定：

1、信號線路浪涌保護器應連接在被保護設備的信號端口上。浪涌保護器可以安裝在機柜內，也可以固定在設備機架或附近的支撐物上。

2、信號線路浪涌保護器的接地端應采用截面積不小于1.5mm2的銅芯導線與設備機房等電位連接網絡連接，接地線應短直。

浪涌保護器怎么安裝？對于浪涌保護器怎么安裝的大致規定和接線就講到這里了，正確安裝浪涌保護器是非常重要的，需要考慮在不同的應用場景下，想知道浪涌保護器的詳細安裝，易造為你解惑，歡迎來電咨詢。
