一臺合適機型的液壓圓錐破碎機在提高效率的同時可以提高經濟效益，故破碎設備的選擇成為礦山企業需謹慎考慮的問題。同是液壓圓錐破碎機產品，單缸和多缸有什么區別呢？今天小編帶你從結構、調節裝置、潤滑系統、易損件、破碎效果、產量等方面進行比較，為大家選購設備提供參考。

1、結構組成的比較

單缸液壓圓錐破碎機

主要分為六大部分：

1）上機架總成：上機架、軋臼壁、墊帽、上架體護板；

2）下機架總成：下機架、下機架護板、下機架內襯板、偏心套襯套、密封桶；

3）動錐總成：主軸、動錐軀體、軋臼壁；

4）傳動軸總成：槽輪、傳動軸、軸承、傳動軸架、小錐齒輪；

5）偏心套總成：配重環、偏心套、大錐齒輪、主軸襯套；

6）液壓缸體總成：中摩擦盤、下摩擦盤、液壓缸體、缸套、缸底、位移傳感器。

多缸液壓圓錐破碎機

主要包括以下六大部分：

1）下機架部：機架、主軸、導向銷；

2）偏心套部：偏心套、平衡圈、大錐齒輪；

3）傳動部：傳動軸、小錐齒輪、軸套；

4）支撐套部：支撐套、鎖緊缸、鎖緊螺母；

5）調整環部：調整環、軋臼壁；

6）動錐部：軀體、破碎壁、錘頭、球形瓦。

2、排料口調節裝置的比較

單缸

正常運行時，通過油泵對主軸油缸注油或排油，使主軸上移或下移（主軸上下浮動），調節排料口大小。這種調整方式可能引起排礦口在破碎硬礦石時
較難鎖緊。

多缸

通過液壓推手或液壓馬達，調整調整帽，從而帶動調整環在支撐套內旋轉（定錐螺旋轉動上下移動），達到調整作用。這種調節方式的好處是排礦口容
易鎖緊。

3、過載保護的比較

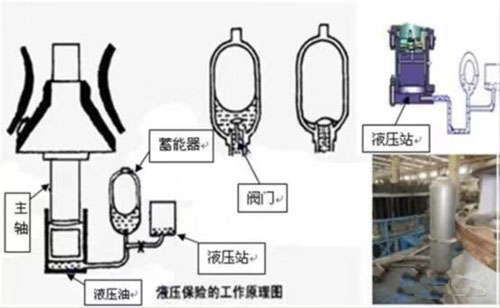

單缸的過鐵和清腔

過鐵時，液壓油注入蓄能器，主軸下墜；過鐵后，蓄能器將油壓回，破碎機正常運行。清腔時也是用液壓泵。

多缸的過載保護

在不可破異物通過破碎腔或因某種原因機器超載時，液壓保險系統實現保險，排礦口增大，異物從破碎腔排出。如異物卡在排礦口時，可使用清腔系統
，使排礦口進一步增大，使異物排出破碎腔。在液壓系統的作用下，排礦口自動復位，機器恢復正常工作。

4、潤滑系統的比較

單缸

兩路進油口注油，一路從主軸下端進入，潤滑球面軸承、球形瓦、機架襯套、主軸襯套，進而潤滑大小錐齒輪；

另一路從傳動軸端進入，潤滑傳動軸襯套，末了兩路油從同一出油口排出。

多缸

一條由機器下部油孔進入機器后，到達主軸中部之后，又分三條支路：偏心套內外表面，主軸中間油孔到達球型軸承，經過孔道潤滑大小錐齒輪；

另一條由傳動軸架上的孔進油，潤滑傳動軸承，其回油也是經過小錐齒輪下部的回油孔及防塵蓋上的回油孔回油。

5、提供破碎力部件的比較

單缸

單缸液壓圓錐破碎機與彈簧圓錐破碎機類似，主軸與動錐體組合在一起，同時由碗形瓦承載，因此，主軸和動錐體相當于底座支撐起來，偏心套帶動主軸提供破
碎力。

多缸

多缸液壓圓錐破碎機的主軸粗短，其直徑可以設計的很大，直接立于機架上（而非偏心套里），由機架直接支撐，提供的承載力較高，偏心套直接帶動動錐
提供破碎力。

單缸和多缸圓錐破碎機機械結構的不同決定了兩者破碎礦石時機架受力也是不同的，前者機架承受的是拉應力，后者機架承受的是減弱的拉應力，故多缸圓
錐破在機架構造方面具有優越性。

6、易損件的比較

單缸

非標易損件：錐套、油封、軋臼壁、軸套、壓帽、切割環、破碎壁、防塵圈、上下摩擦盤、擋油環、架體襯套、中摩擦環、偏心襯套。

多缸

標準易損件：三角帶、骨架油封、O形密封圈、防塵圈、Yx形密封圈、Yz形密封圈；

非標易損件：小錐齒輪、軸套、護板、偏心套內襯、大錐齒輪、上摩擦盤、球瓦、破碎錐、錐頭、浮動襯套、密封環、軋臼壁、筋護板。

7、配重塊的比較

單缸：重+厚

多缸：重+薄

這是因?yàn)?，對單缸圓錐破碎機來說，當主軸和動錐向緊口邊運動時，偏心套厚的一邊在寬口邊，此時整個動錐的重心偏向緊口邊，所以需要在偏心套厚的一
邊加上配重塊，來和整個動錐體平衡。不僅如此，當主軸和動錐向緊口邊運動時，寬口邊會積累很多的物料，會對動錐體向?qū)捒谶呥\(yùn)動形成阻力，加上
配重塊是為了讓動錐更加容易向?qū)捒谶呥\(yùn)動。

而多缸液壓圓錐破碎機的主軸是不動的，所以配重塊只用考慮偏心套即可。

8、給料方式的比較

一般而言，單缸和多缸液壓圓錐破碎機都可以滿給料，后者的高承載力實現滿給料是沒有問題的，并能利用層壓原理，石料在破碎腔內破碎，和相互擠壓同
時進行，破碎同時有整形作用，故出料粒型非常好。

但要注意的是滿給料只是破碎腔擠滿物料，此時，在保證破碎效率的同時也能保證均勻磨損。

9、破碎效果的比較

多缸液壓圓錐破碎機細碎排料口下細粒物料含量高，細碎效果更好，層壓破碎效果好。而單缸液壓圓錐破碎機的中碎效果更好，通過能力大。

10、實際生產量的比較

破碎軟礦石和風化礦石時，單缸液壓圓錐破碎機的通過量大的優點突出，而在破碎中硬、高硬礦石時，多缸液壓圓錐破碎機的表現更杰出。

以中硬以上礦石的細碎來說，在相同規格下，多缸可生產更多的合格產品，一般而言，硬度越硬，兩者的差別就越大。

11、使用維護的比較

單缸的結構簡單性能可靠：一個液壓缸，結構簡單緊湊，故障率低，生產成本低（機械系統結構越簡單，故障率越低，可靠性越高，運行越穩定）。

多缸的頂部或側面可拆裝，維修快捷方便：所有零件都可以從頂部或側面拆裝和維護，動錐和頂錐拆裝方便，無須拆裝機架、緊固螺栓，使日常更換更
便捷。

綜上，單缸和多缸圓錐破碎機都屬于高性能破碎機，結構上的不同使其各有優劣。相比單缸，多缸在結構性能、維修保養、破碎效率等方面更占優勢，相應
地，多缸液壓圓錐破碎機的價格會偏高，這可能也是用戶在選擇時會著重考慮的一點。
